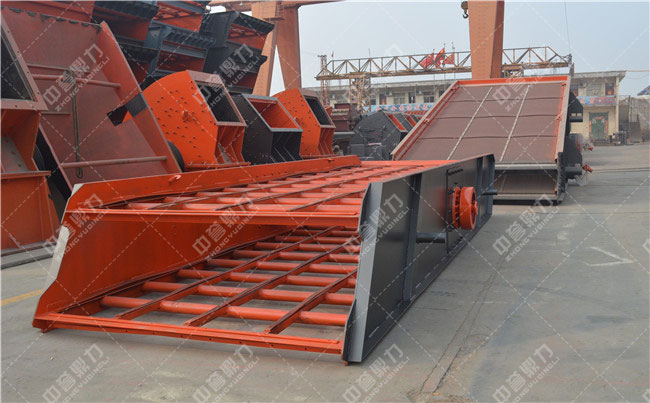

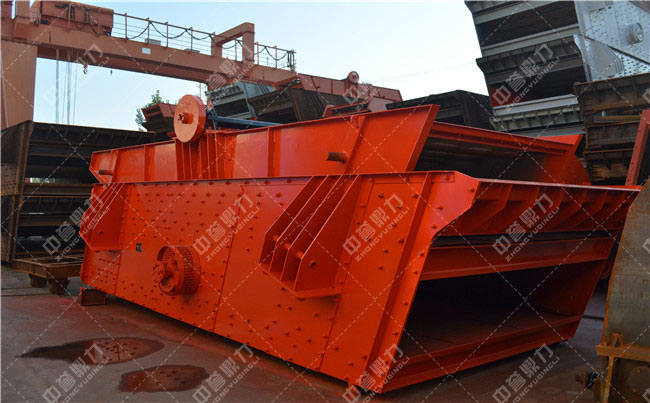

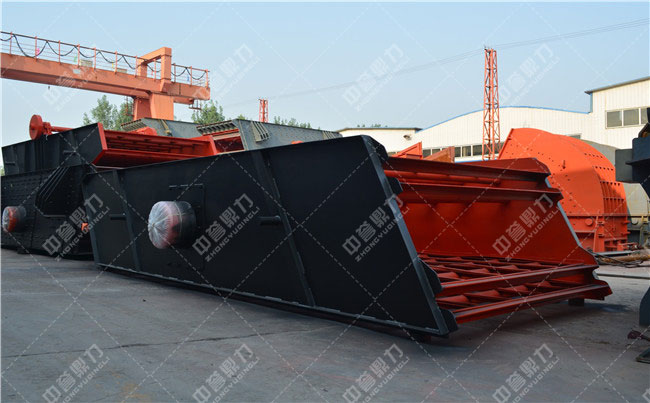

圆振动筛

圆振动筛是一种做圆形振动、多层数、振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构、激振力强、筛分效率高、振动噪音小、坚固、维修方便、使用安等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

工作原理

将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是：大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过，于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,终实现了粗、细粒分离,完成筛分过程。然而，的分离是没有的，在筛分时，一般都有一部分筛下物留在筛上物中。细粒透筛时，虽然颗粒都小于筛孔，但它们透筛的难易程度不同，物料和筛孔尺寸相近的颗粒，透筛就较难，透过筛面下层的颗粒间隙就更难。

优势特点

1、处理能力大，筛分效率高。

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。（轴承温升小于35°）。

3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。（更换振动器只需1～2小时）。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、筛机各支点动负荷小等优点。

6、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。圆振动筛的特点优势：

操作要点

1、操作人员在工作前应阅读值班记录，并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况，检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。

2、振动筛启动应遵循工艺系统顺序。

3、在振动筛工作运转时，要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近，检查轴承温升。

4、振动筛停车应符合工艺系统顺序。振动筛除要求外，严禁带料停车后继续向筛子给料。

5、振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。
